技術概要一覧
  • ハンダ量の安定化について

動作原理図

PSU500の動作原理

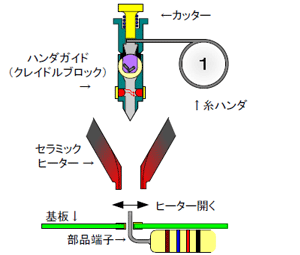

  1. 1
    1. 糸ハンダを定量にカット
    2. ヒーター開く

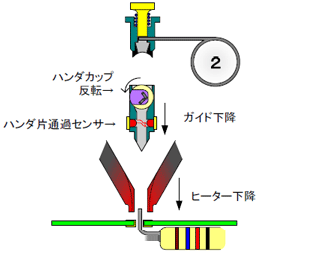

  2. 2
    1. ヒーター1次下降（基板に接触しない位置）
    2. ハンダガイド下降（ハンダ供給） ※グランドパターンなど熱引きの多いポイントの場合はハンダガイド下降前に予熱時間をいれます。
  3. 3
    1. ヒーター閉じる（ハンダ溶解開始）
    2. ハンダ供給完了
  4. 4
    1. ハンダ片溶解
    2. ハンダガイド上昇
  5. 5
    1. 次のハンダをカット
    2. ヒーター開き、溶けたハンダが部品リードを伝い、ぬれ広がる。
  6. 6
    1. ヒーター閉じる
  7. 7
    1. ヒーター２次下降 ※基板へ接近もしくは接触させる（設定可）
    2. ハンダ及びワークの加熱開始
  8. 8
    1. 加熱状態（ハンダのぬれの促進）
  9. 9
    1. 加熱終了
    2. ヒーターを開き上昇
  10. 10
    1. ハンダ付け完了
